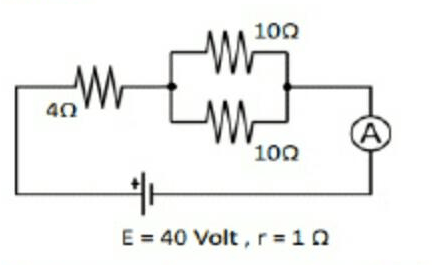

Perhatikan gambar rangkaian listrik berikut! kuat arus pada amperemeter adalah ?
Jawaban
Hukum II Kirchhoff pada rangkaian tertutup, berbunyi: jumlah aljabar GGL (ε) dan jumlah penurunan tegangan (IR) sama dengan nol. Secara matematis dapat dirumuskan sebagai: Σ ε+Σ IR = 0.
Dimana :
I = Kuat arus listrik (A)
R = Hambatan (ohm)
ε = GGL (volt)
Berdasarkan soal diketahui :
ε = 40 volt
r = 1 ohm
R1 = 4 ohm
R2 = 10 ohm
R3 = 10 ohm
Ditanya : Kuat arus listrik (I) ?
Penyelesaian :
Untuk menyelesaiakan soal tersebut, terlebIh dahulu kita mencari hambatan total dari rangkaian.
Pertama, R2 dan R3 dirangkai secara paralel.
1/R paralel = 1/R2 + 1/R3
1/R paralel = 1/10 + 1/10
1/R paralel = 2/10
R paralel = 10/2
R paralel = 5 ohm
Kedua, R paralel diserikan denagn R1.
R seri = R total = R paralel + R1
R total = 5 + 4
R total = 9 ohm
Terakhir, mencari nilai kuat arus.
I = ε/(R total + r)
I = 40 /(9 + 1)
I = 40/10
I = 4 ampere.
Jadi, kuat arus pada amperemeter adalah 4 ampere.
